簡(jiǎn)單回答下， 硅PU彈性層施工后，不打磨，正常情況下不會(huì)導(dǎo)致面漆脫落。

但是硅PU球場(chǎng)面漆脫落情況很常見，是個(gè)很嚴(yán)重的質(zhì)量問題， 事后回想，發(fā)現(xiàn)沒有打磨彈性層，那么很自然的就會(huì)把面漆脫落的原因歸結(jié)到?jīng)]有打磨上。那么，真的是因?yàn)闆]有打磨彈性層，所以就會(huì)導(dǎo)致面漆脫落嗎?

我的回答是，基本上不會(huì)。下面我們來分析一下面漆脫落的原因:

一、硅PU面漆本身的質(zhì)量原因：

硅PU面漆屬于聚氨酯涂料，其主要成分是PUD乳液，以及HDI水性固化劑。正規(guī)的廠家，一般都是使用這些原材料來生產(chǎn)硅PU面漆產(chǎn)品的，但是也有很多半路出家的材料廠，使用一些“奇怪"的配方來"做”面漆，甚至施工現(xiàn)場(chǎng)“調(diào)配”，這些配方本身并沒有經(jīng)過時(shí)間驗(yàn)證， 所以質(zhì)量可想而知。

即使是正規(guī)的配方和生產(chǎn)工藝，也涉及到PUD乳液含量的問題，一股來說， 乳液含量要超過達(dá)到55%才可以保證質(zhì)量。有一些生產(chǎn)廠家，為了降低成本，使用聚氨酯乳液和PUD乳液混用，其本身的兼容性就比較差，再降低PUD乳液含量，那么其質(zhì)量也是無法保證的。

二、彈性層增塑劑“析出”“增塑劑遷移” ，導(dǎo)致硅PU面漆的附著力差：

為了方便施工，硅PU彈性層中會(huì)添加一定比例的增塑劑，如果添加量在允許范圍內(nèi)，那么一般來說是不會(huì)導(dǎo)致面漆質(zhì)量問題的。有些生產(chǎn)廠家為了過分追求材料的流平性，或者是為了降低生產(chǎn)成本，會(huì)過量添加增塑劑，那么在施工完成后，如果氣溫比較高的話，那么增塑劑會(huì)析出至球場(chǎng)面層表面，造成表面油乎乎的，也會(huì)導(dǎo)致硅PU面漆附著力差，使用量大， 就很容易脫落。

三、沒有進(jìn)行界面劑的施工：

增塑劑即使正常添加，那么為了確保面漆耐磨，在面漆與彈性層之間，正常也要做一道界面劑的施工，以增強(qiáng)彈性層的強(qiáng)度，增強(qiáng)面漆的耐磨性。

界面劑可以理解為一種"清漆”， 無色透明，粘接性好，密封性好，成膠后面層硬度高，對(duì)面漆有一定的保護(hù)作用。

很多廠家為了降低成本，也會(huì)減少界面劑的施工程序。有些不負(fù)責(zé)的施工隊(duì)，為了節(jié)約施工時(shí)間，很多客戶對(duì)施工流程也不甚了解，那么施工隊(duì)很容易就減少工序、蒙混過關(guān)。時(shí)間一長(zhǎng)， 面漆的耐久性自然就無法保證。

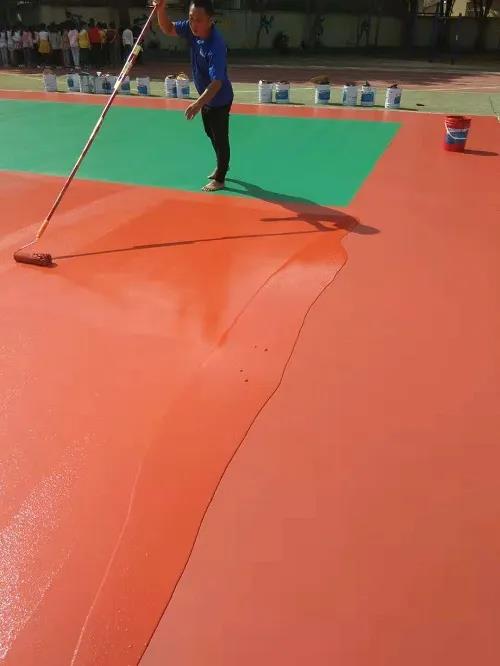

四、面漆涂的比較薄：

正常情況下，面漆的用量為每平方0.2Kg，一般來說要施工兩遍，也不可以一 次涂的比較厚。合格的硅PU面漆，其強(qiáng)度是足夠的。

但是很多客戶在購買產(chǎn)品的時(shí)候，出于降低成本的目的，覺得涂一遍效果也挺好了， 這樣就會(huì)導(dǎo)致面漆涂的比較薄，耐磨性就比較差了，時(shí)間一久，就容易磨穿了。

五、面漆涂的比較厚

面漆既不能涂的比較薄，那么也是不能涂厚的。很多人會(huì)想，為什么涂厚也不可以呢?前面說了，硅PU面漆的強(qiáng)度是很強(qiáng)的，面漆涂厚，其強(qiáng)度會(huì)有一個(gè)疊加效應(yīng)，導(dǎo)致面漆之間相互交聯(lián)、拉扯，多次施工之后，會(huì)導(dǎo)致面漆與彈性層之間脫離。

這種情況一般會(huì)發(fā)生在場(chǎng)地修補(bǔ)的時(shí)候，籃球場(chǎng)維修時(shí)，面漆會(huì)多次滾涂，每平方用量很容易就會(huì)達(dá)到0.5Kg，這不僅會(huì)造成材料的浪費(fèi)，也會(huì)導(dǎo)致面漆的脫落。

只是，這種情況的面漆脫落，與前面幾種情況的面漆脫落， 原因并不一樣。這里是面漆與彈性層之間發(fā)生了剝離，而前面幾種情況的面漆脫落，原因則是強(qiáng)度不夠、磨損導(dǎo)致的。

六、人為原因造成的面漆損壞

硅PU籃球場(chǎng)、網(wǎng)球場(chǎng)、羽毛球場(chǎng)等運(yùn)動(dòng)場(chǎng)地，是只能用來運(yùn)動(dòng)的， 只能給人使用，不能當(dāng)做其他用途。但是在實(shí)際生活中，也會(huì)有很多人不當(dāng)使用，比如把汽車開上去啦，堆放貨物啦，把電動(dòng)車、自行車騎上去啦，這些不當(dāng)使用會(huì)破壞球場(chǎng)面層的結(jié)構(gòu)，導(dǎo)致面層與基層的脫離，那么面漆破損、開裂，則是意料之中的事情了。

七、基礎(chǔ)原因?qū)е碌拿嫫釗p壞

球場(chǎng)的基礎(chǔ)一般有水泥基礎(chǔ)和瀝青基礎(chǔ)，基礎(chǔ)要平整牢固不起沙不坑洼。但是在實(shí)際施工過程中，有很多種情況，導(dǎo)致基礎(chǔ)的情況并不理想。

水泥基礎(chǔ)的開裂脫層，起沙，強(qiáng)度低等等原因，會(huì)導(dǎo)致面層很不耐用， 容易脫落，那么面漆自然就更容易破損了。

瀝青基礎(chǔ)，養(yǎng)護(hù)期未到就施工，后期瀝青基礎(chǔ)反油，夏季高溫暴曬，也會(huì)導(dǎo)致面漆破損。

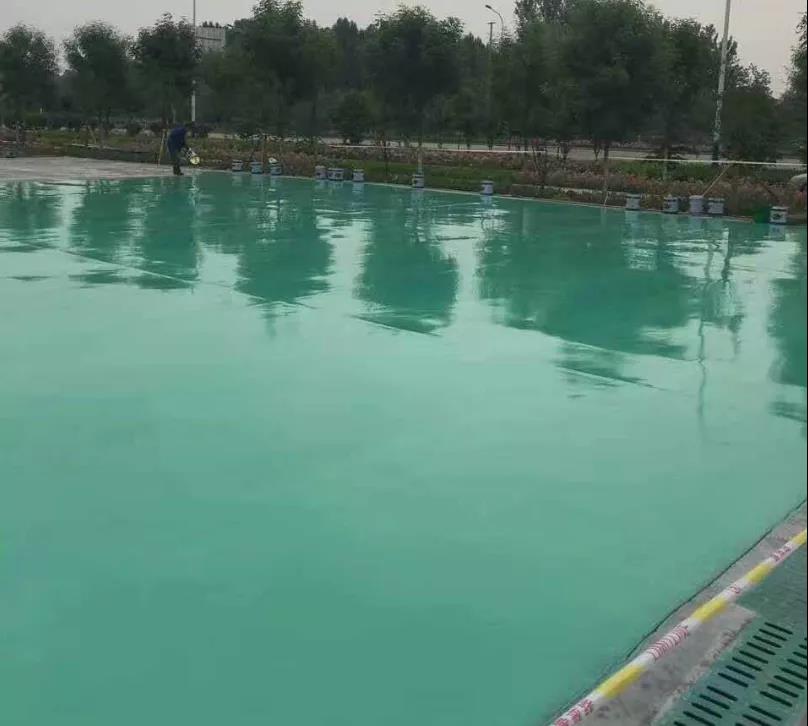

八、面層長(zhǎng)期泡水

這其實(shí)也屬于不當(dāng)使用，維護(hù)不當(dāng)。面層長(zhǎng)期泡水，會(huì)影響球場(chǎng)面漆的耐用性。
